MRDx-Perfusion  (관류 영상처리 워크스테이션)

■ MRDx-Perfusion

  - Automatic Calculation of CBV ( cerebral blood volume ),CBF ( cerebral blood flow ),
     MTT ( Mean Transit Time ), TTP (Time To Peak) - Support Color Perfusion Mapping .
  - Support Parameter Extraction from Whole Brain or ROI (region of interest) Brain .
  - Support Parameter Extraction from Multiple ROIs and Comparison.
  - Support Graphical Perfusion Time Curve .
  - Support Numerical and Graphical Reporting .
  - Export JPEG/BMP Image Format Including Graphical Results .



■ Perfusion parameter

  - Vol: rCBV (Regional Cerebral Blood Volume)-> 상대적인 국소 뇌혈류량

  - Flow: rCBF (Regional Cerebral Blood Flow)-> 상대적인 국소 뇌혈류

  - PT: Peak Time-> 최고치 도달시간

  - MTT (FWHM): Mean Transit Time-> 평균통과시간

  - FM: First Moment (center of gravity)

  - Zero: Peak로 올라가는 시점

  - Zero-Peak: Zero에서 Peak까지 시간

  - Peak: Peak intensity

  - Vol (F): CBV ( Cerebral Blood Volume)-> 상대적인 국소 뇌혈류량(Gamma fitting 후)

  - Flow (F): CBF (Cerebral Blood Flow)-> 상대적인 국소 뇌혈류 (AIF 사용)

  - PT (F): Peak Time-> 최고치 도달시간 (Gamma fitting 후)

  - FM (F): First Moment (Gamma fitting 후)

  - Zero (F): Peak로 올라가는 시점 (Gamma fitting 후)

  - Zero-Peak (F): Zero에서 Peak까지 시간 (Gamma fitting 후)

  - Peak (F): Peak intensity (Gamma fitting 후)

  - Flow (A)

  - All: CBV, CBF, MTT, TTP 영상을 한 화면에 디스플레이

  - All/F: Gamma fitting 후 CBV, CBF, MTT, TTP 영상을 한 화면에 디스플레이

  - Vol-Flow: CVB와 CBF을 한 화면에서 동시에 보는 기능

  - FM-MTT: FM와 MTT을 한 화면에서 동시에 보는 기능

  - Vol (R-F): rCBV의 Gamma fitting 전후의 영상을 하나의 화면에 디스플레이

  - Flow (R-F): rCBF의 Gamma fitting 전후의 영상을 하나의 화면에 디스플레이

  - TTP (R-F): TTP의 Gamma fitting 전후의 영상을 하나의 화면에 디스플레이

  - TDIF (R-F):

  - FM (R-F): FM의 Gamma fitting 전후의 영상을 하나의 화면에 디스플레이

  - Flow (R-A)

  - aCBV: 사용안함

  - aCBVin: 사용안함

  - aCBVall: 사용안함

  - others: EPI 영상

  주요 Parameter는 CBV, CBF, MTT, TTP, FM, ZERO, ZERO-PEAK, PEAK 가 있고 나머지

  arameter는 구하는 방식과 디스플레이 방식의 차에 따른 parameter이다.   [표 1] 참조

  [표 1]

	PARAMETER
Raw Data   (일반적인 방법을 사용)	Vol, Flow, PT, MTT (FWHM)   FM, Zero, Zero-Peak, Peak
Gamma Fitting Data   (결과 데이터를 Gamma Fitting 한 후에   parameter 결과를 출력)	Vol (F), Flow (F), PT (F), FM (F)   Zero (F), Zero-Peak (F), Peak (F)   Flow (A)
Multi view   (한 화면에 두 가지 또는 여러   parameter를 동시에 보여준다.)	All, All/F, Vol-Flow, FM-MTT   Vol (R-F), Flow (R-F), TTP (R-F)   TDIF (R-F), FM (R-F), Flow (R-A)



■ Measurement

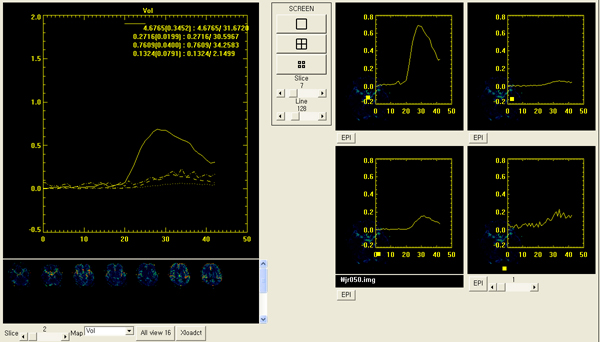

	가로축 : Time(s)->시간축   세로축 : Signal intensity
	Ex)좌측 그림의 첫 번째 통계 값 기준   rCBV: parameter   1.00: reference value   5.64: 평균값   0.72: 표준편차   464: reference ROI와의 차이(%)   10.64: ROI 영역에서의 Max 값   1.56: ROI 영역에서의 Min 값
	ROI Area: 관심영역의 크기   Mean: 관심영역의 평균값   SD: 표준편차   TTP:   FM:   Max: ROI 영역에서의 Max 값   Min: ROI 영역에서의 Min 값   Dif of Mean from Ref(%)      : reference ROI와의 차이

  임상적 기능 : Reference ROI와 다른 여러 ROI 사이의 평균값에 대한 Difference를 %

  단위로 나타내어 상대적 차이를 수치로 구분 할 수 기능과 그래프를 통해 시각적 차이를

  볼 수 있는 기능이 있다.
